우수한 투수계수와 복원력을 지닌 지하수 오염 차단 공법

지하수 오염 차단막으로 지하수 오염 걱정 끝

구제역 등 가축 전염병 발생 시, 기존의 불안정한 지하수 오염 방지 방식에서 벗어날 수 있습니다.
티비바이오의 지하수 차단 기술은 매몰지 하부에 10cm이하의 일반토사와 벤토나이트 및 폴리머를 사용하여 신속하게 차단층(투수계수 1×10⁻⁸cm/sec)을 형성하여 침출수로 인한 지하수 오염을 차단합니다. 또한 지반의 부동침하 발생 시에도 유연한(Flexible) 셀 구조가 지반 변형에 효과적으로 추종하여 균열이나 파손 없이 안정적인 차수 성능을 유지합니다.

기존 방식 기존 매몰지 및 차수 방식

가축 전염병 발생에 따른 기존 방식의 매몰지 조성 현장 모습입니다.

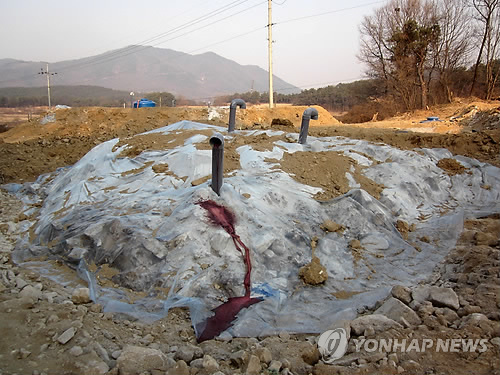

기존 방식 현장 (연합뉴스)

* 출처: 연합뉴스

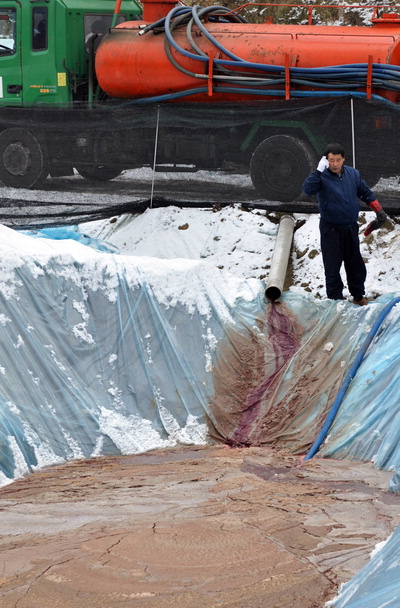

기존 방식 현장 (경북도민일보)

* 출처: 경북도민일보

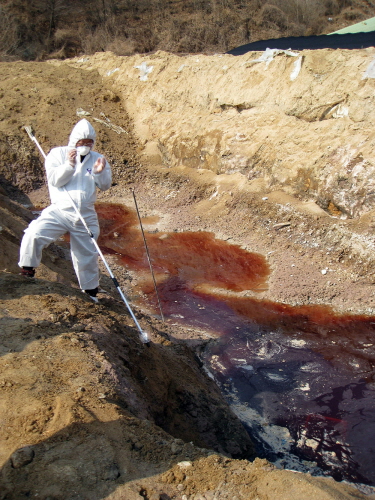

기존 방식 현장 (에코뷰, 함께사는길)

* 출처: 에코뷰, 함께사는길

지하수 오염 차단막 티비바이오 지하수 오염 차단막 공법

티비바이오 차단막 공법을 적용하여 방수 및 차수 레이어가 설치된 시공 모습입니다.

지하수 오염 차단막 시공 1 지하수 오염 차단막 시공 2
지하수 오염 차단막 구조도

📌 지하수 오염 차단막 및 복합악취, CH₄ 포집 구조

① 복토층 (Soil Cover) 상부 토사 복토를 통한 외부 환경 차단
② 가축매몰층 (Livestock Burial Layer) 밀폐 차단 캡슐 내부 격리 매몰 영역 (가축사체)
③ 차단층 (Barrier Layer) 10cm이하의 일반토사와 벤토나이트 및 폴리머로 구성되어 있는 차단막, 부동침하 발생 시 유연(Flexible) 셀이 추종하여 파손 방지
④ 지반 (Subsoil) 매몰지 하부 원지반으로 차단 캡슐 전체를 하부에서 안전하게 지지

💡 복합악취, CH₄ 포집 및 배기 시스템: 캡슐 중앙의 수직 포집관과 우드칩 악취제거기를 연동하여 매몰 내부 복합악취, CH₄를 안전하게 포집·제거함으로써 내압 상승과 악취 유출을 방지하고 상부 지상을 안전하게 복원합니다.

복합악취, CH₄ 포집기술로 매몰 후에도 안전하게

특허받은 복합악취, CH₄ 포집 기술을 활용하여 매몰지 내부에서 발생하는 복합악취, CH₄를 우드칩을 이용한 악취제거기를 활용하여 안전하게 포집 및 제거할 수 있습니다.

안전한 사후 관리를 위한 전용 점검구 설치

시공 완료 후에도 내부 상태를 지속적으로 모니터링할 수 있도록 전용 점검구를 설치하여 체계적인 사후 관리 시스템을 제공합니다.

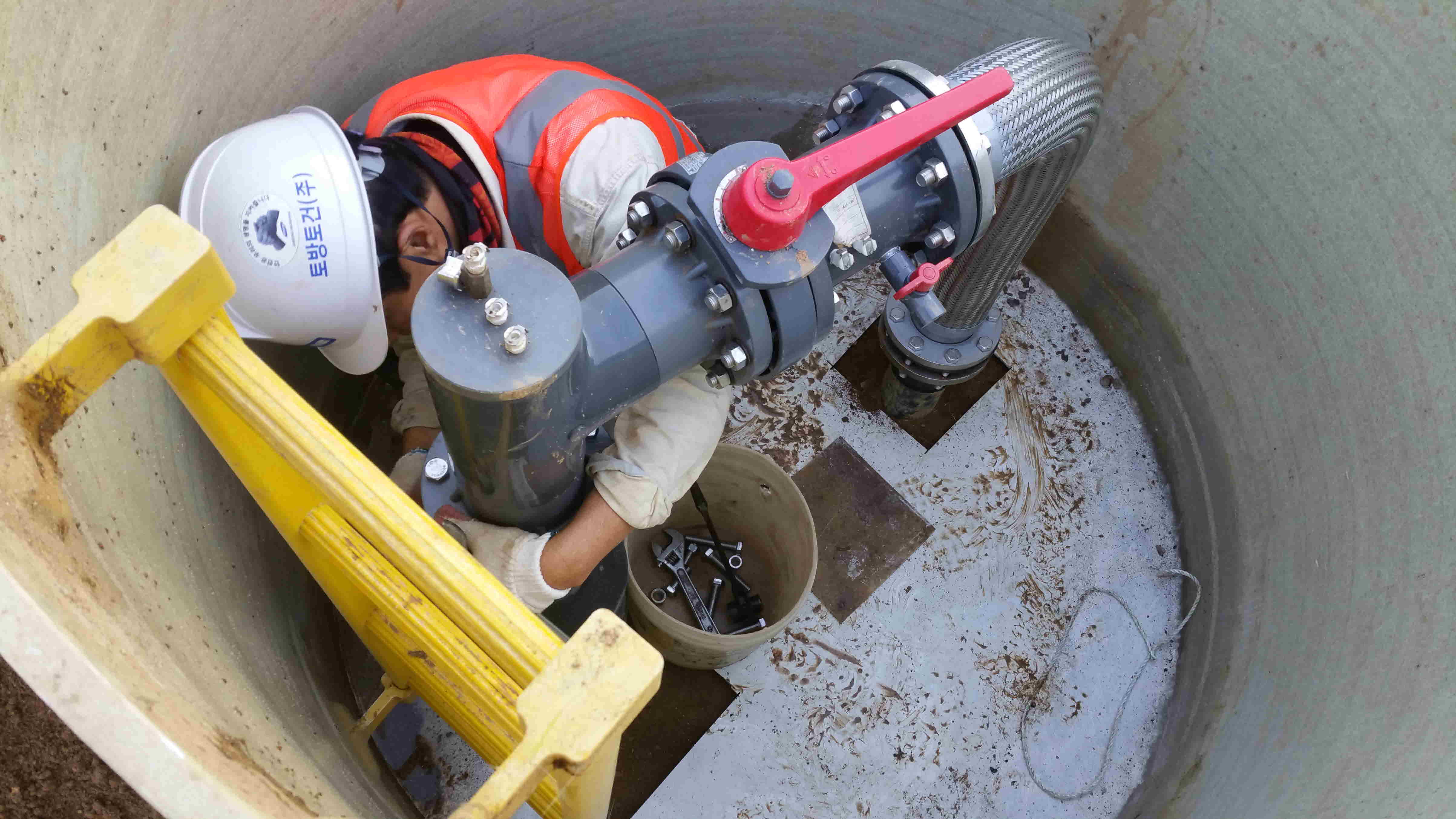

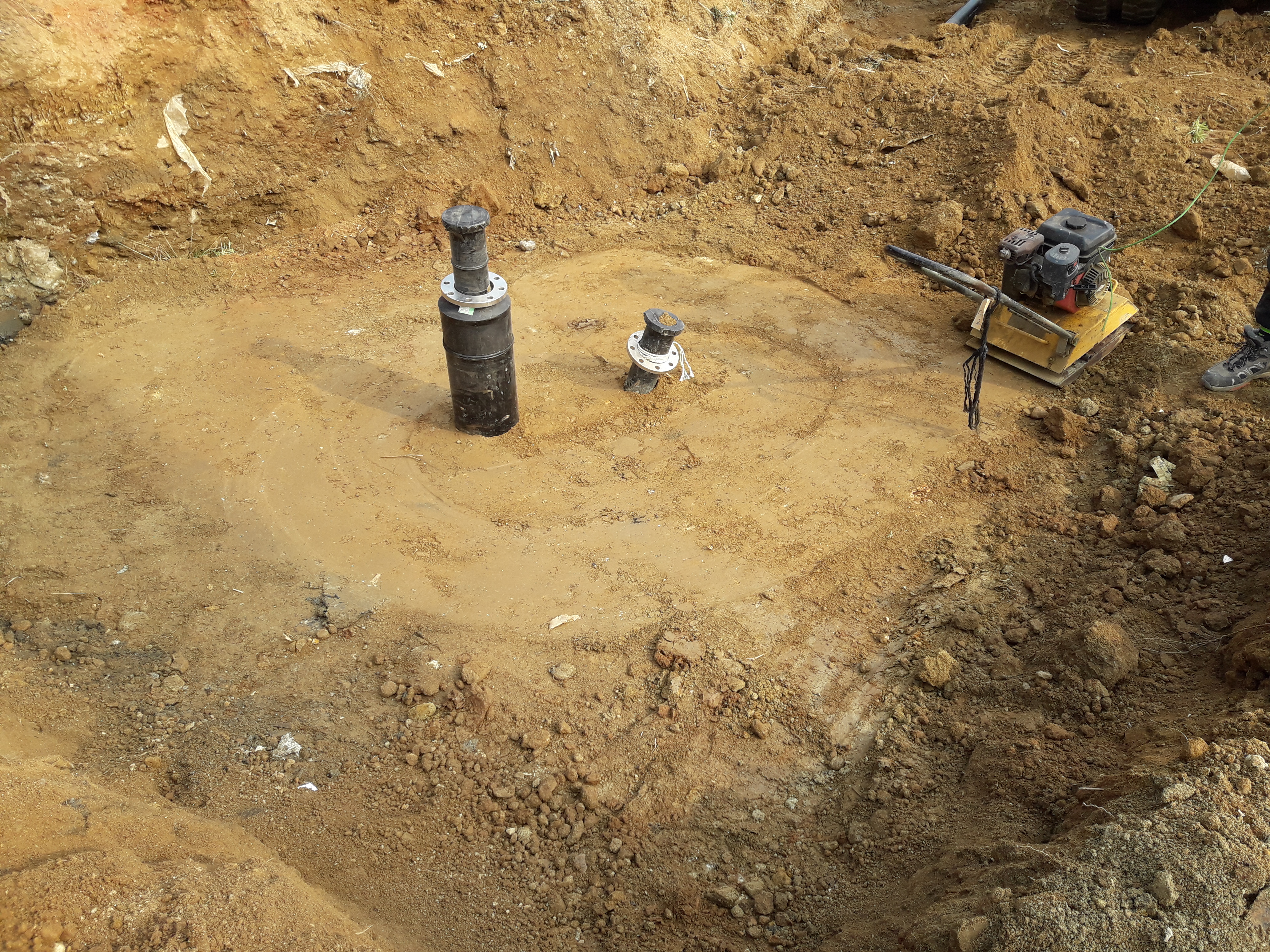

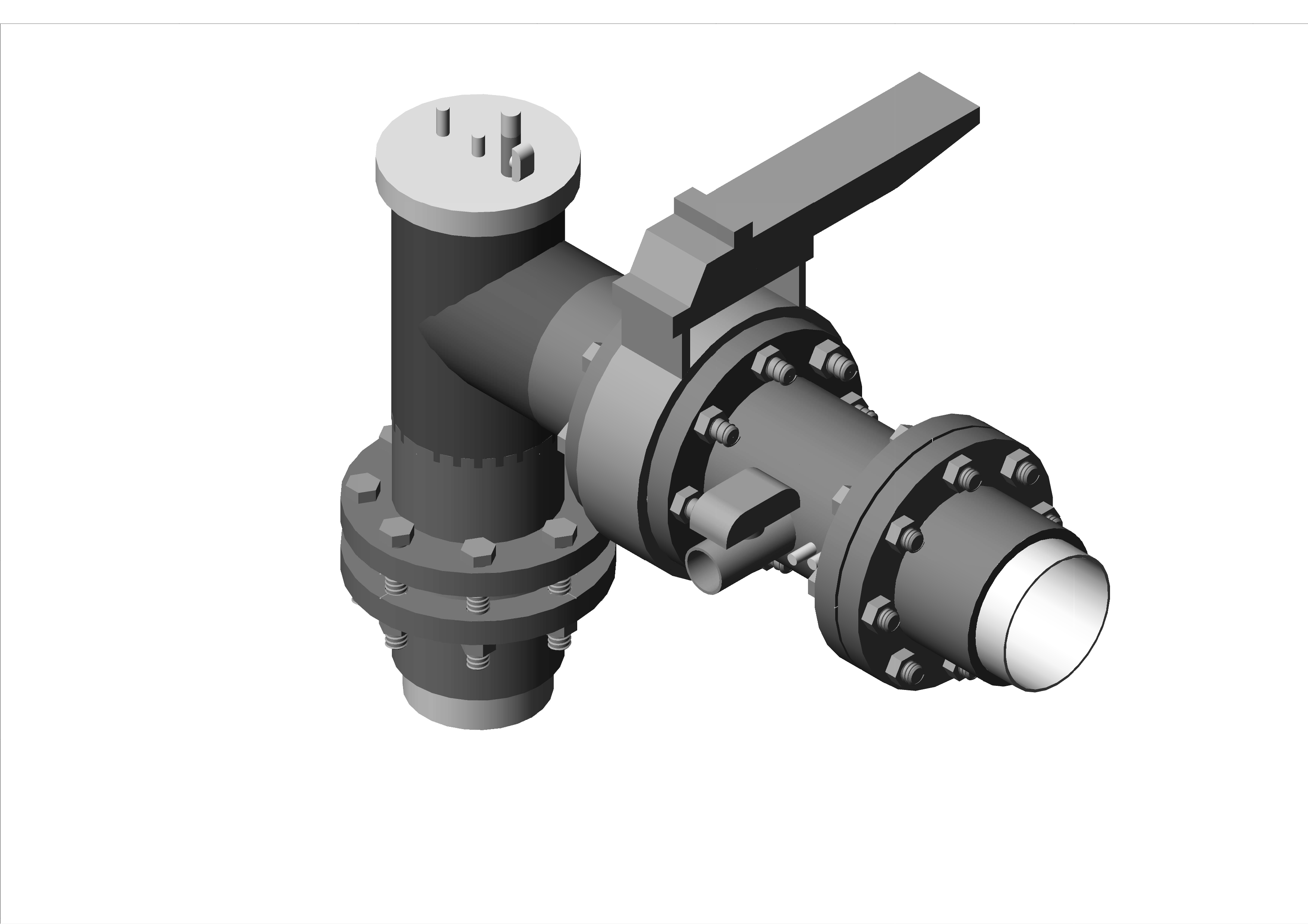

점검구 설치 현장 1 점검구 설치 현장 2 점검구 설치 현장 3
